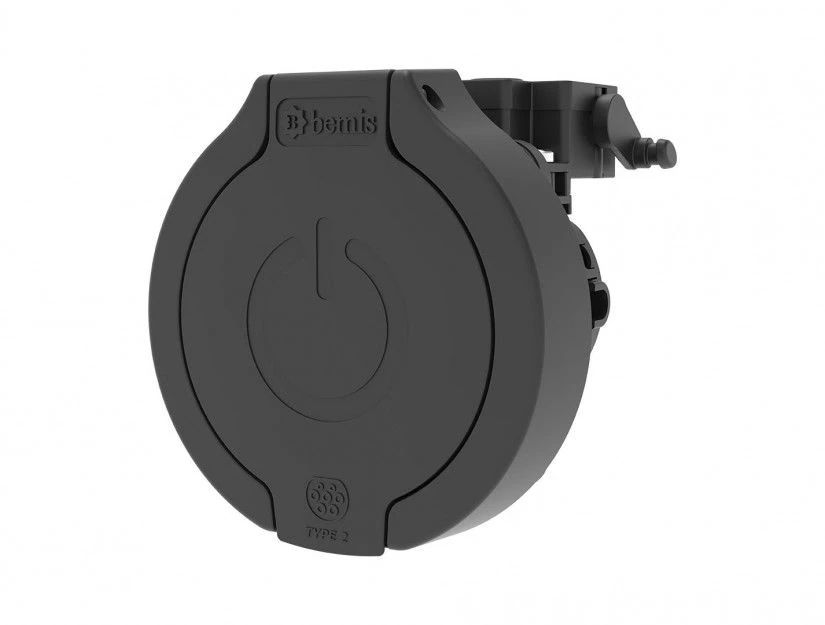

Elektrikli Araç Şarj Prizi Monofaze 16A 4 Noktadan Montajlı
0 Değerlendirme
SKU BEV-3016-4320
Ürün Açıklaması
| Elektrikli Araç Şarj Prizi Teknik Özellikleri | |
|---|---|
| Koruma Sınıfı | IP65 |
| Arj Sistemi Uyumu | AC-ON Board (MOD-3) |
| Standartlar | IEC 62196-1/2 IEC 61851-1 |
| Norm | Tip 2 (Avrupa Normu) |
| Ambalaj | 1 Adet |
| Çalışma Sıcaklığı | -25°C / +55°C |
| Kilitleme Motoru Özellikleri | |
| Kontak Konfigürasyonu | 3p / PIN 1 “kırmızı” (+/-) PIN 2 “mavi” (Geri Besleme Sinyali) PIN 3 “siyah” (+/-) |
| Nominal Gerilim | 12V dc |
| Uygulama Gerilimi | 9V ± 15,5V dc |
| Maksimum Akım Tüketimi | 3,2A (En kötü durumda) |
| Yüksüz Akım | ≤ 250mA |
| Çalıştırma Zamanı | 40ms < t < 200ms (Voltaj ve çalışma sıcaklığına bağlıdır) |
| Durma Pozisyonu Dengesi | ≤ 6°C (Sıcak kablolu motor ile) |
| Çalışma Ortam Sıcaklığı | -25°C + 55°C |
| Kullanım Ömrü | 60.000 Anahtarlama Döngüsü |

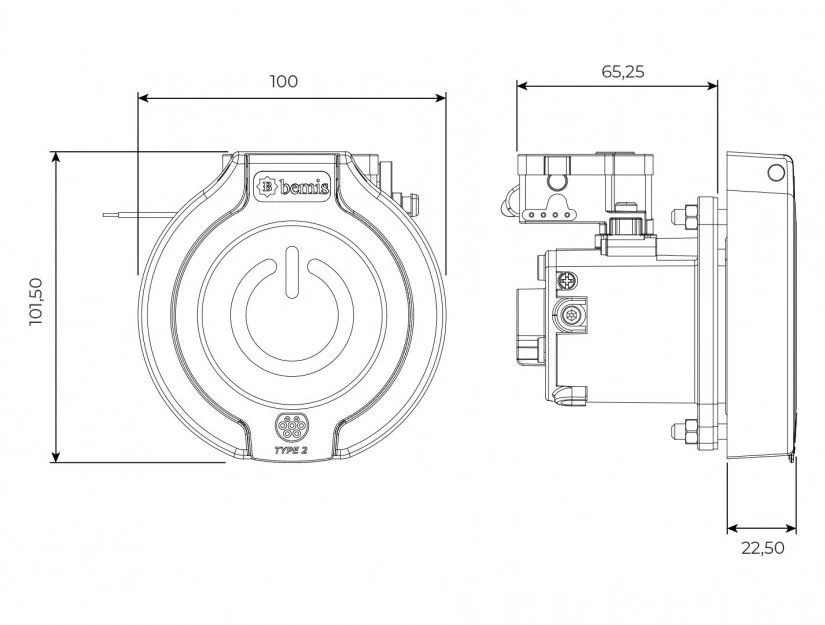

| Teknik Veriler ve Montaj Talimatı | |
| Kutup Sayısı | 2P+PE+PP+CP / 3P+N+PE+PP+CP |
| Akım | 16A-32A-63A (CP,PP) 2A |
| Gerilim | 250/480V (CP,PP) 30V |
| Kontak | MS58 Prinç / Berilyum (CuBe²) |
| Kontak Kaplama | 3 μm Gümüş |
| Gövde | PA6 |
| Gövde Rengi | Siyah RAL 9005 |
| Montaj Tipi | 4 Noktadan |
| Motor Kontağı | PİN 1 Kahverengi |
| Posizyon Geri Bildirimi | K1-PIN 2 Sarı, K2-PIN 3 Yeşil |
| PİN 4 Kırmızı | |

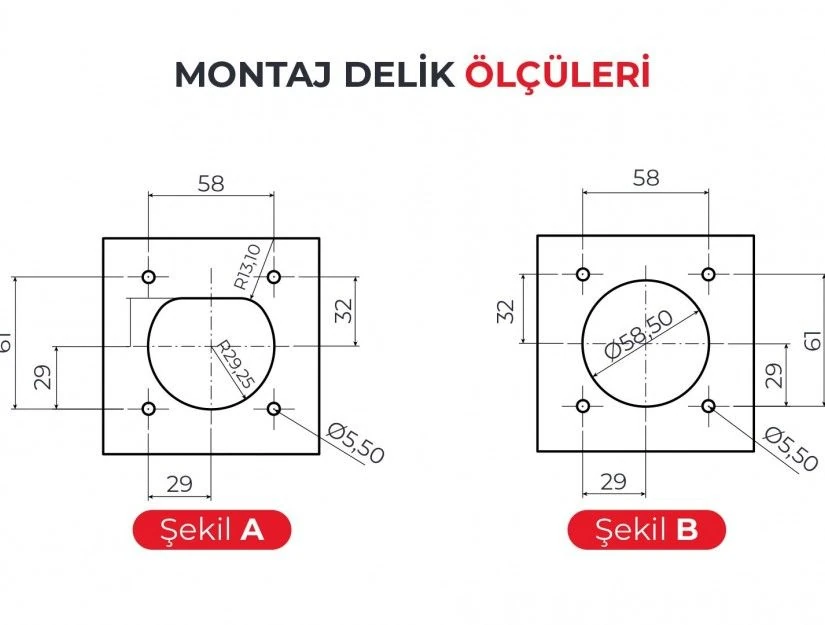

1- Montaj yapılacak paneli 4 pimli ürüne uygun şekilde Şekil-A veya Şekil-B çizimlerinden birine göre deliklerini açın.
2- Prizin somunlarını sökerek gövdeden ayırın.
3- L1-L2-L3 +N +E kontaklarını 3 alyan anahtar yardımıyla uygun kablo kullanarak kablo montajını yapın.
4- CP - PP kontaklarını yıldız tornavida yardımıyla uygun kablo kullanarak montajını yapın.
5- Priz kapağını panel üzerinde açılan montaj alanına yerleştirin.
6- Priz gövdesini conta ile birlikte şekildeki gibi panelin iç tarafında olacak şekilde M5 somunlar yardımıyla montajını yapın.
